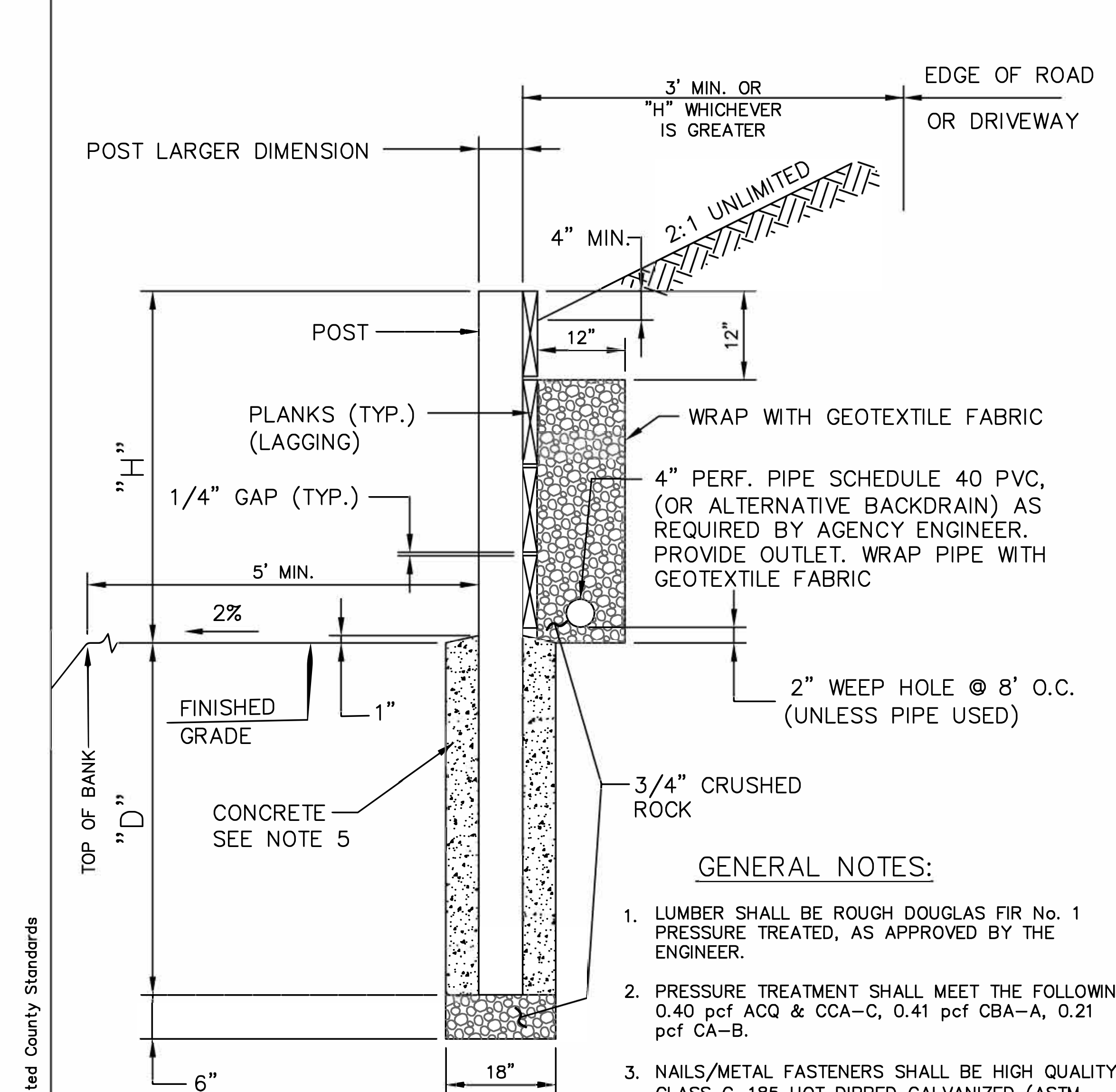

Engineering cross-section diagram of Retaining Wall Type C showing structural components and drainage details.

Diagram Details & Dimensions

  • EDGE OF ROAD OR DRIVEWAY
  • 3' MIN. OR "H" WHICHEVER IS GREATER (Setback Distance)
  • POST LARGER DIMENSION (Alignment reference)
  • 4" MIN. (Height above slope)
  • 2:1 UNLIMITED (Slope above wall)
  • POST (Vertical support member)
  • 12" (Gravel drainage layer width)
  • PLANKS (TYP.) (LAGGING)
  • WRAP WITH GEOTEXTILE FABRIC
  • 1/4" GAP (TYP.) (Between planks)
  • 4" PERF. PIPE SCHEDULE 40 PVC, (OR ALTERNATIVE BACKDRAIN) AS REQUIRED BY AGENCY ENGINEER. PROVIDE OUTLET. WRAP PIPE WITH GEOTEXTILE FABRIC
  • 5' MIN. (Bench width at grade)
  • 2% (Slope for surface drainage)
  • FINISHED GRADE
  • CONCRETE (Post support, see Note 5)
  • 3/4" CRUSHED ROCK (Drainage backfill)
  • 2" WEEP HOLE @ 8' O.C. (UNLESS PIPE USED)
  • 18" (Diameter of post support footing)
  • 6" (Footing offset)
  • "H" (Wall height above grade)
  • "D" (Post embedment depth)
H D POST SPACING POST SIZE
2' 3.5' 4' 4"x4"
3' 5' 4' 4"x6"
4' 6' 4' 4"x6"

GENERAL NOTES:

  1. LUMBER SHALL BE ROUGH DOUGLAS FIR No. 1 PRESSURE TREATED, AS APPROVED BY THE ENGINEER.
  2. PRESSURE TREATMENT SHALL MEET THE FOLLOWING: 0.40 pcf ACQ & CCA-C, 0.41 pcf CBA-A, 0.21 pcf CA-B.
  3. NAILS/METAL FASTENERS SHALL BE HIGH QUALITY CLASS G-185 HOT DIPPED GALVANIZED (ASTM A153 OR A653), 304 OR 316 STAINLESS STEEL, OR OTHER ACCEPTABLE CORROSION RESISTANT MATERIAL.
  4. ALL CUTS, HOLES AND INJURIES (SUCH AS ABRASIONS AND NAIL HOLES) SHALL BE FIELD TREATED WITH APPLICATIONS OF PRESERVATIVES IN ACCORDANCE WITH AWPA STANDARD M4.
  5. CONCRETE FOR POST SUPPORT SHALL BE CLASS C (4 SACK MIX) WITH 1" MAX. AGGREGATE.
6._
