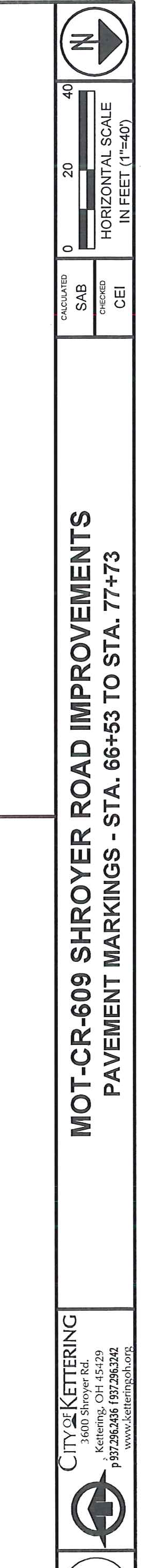

MOT-CR-609 Shroyer Road Improvements

Pavement Markings - Sta. 66+53 to Sta. 77+73
Agency City of Kettering
Sheet Number 50 of 54
Project ID 02-124i
Horizontal Scale 1" = 40'

Plan Segment 1: Sta. 66+53 to Sta. 72+13

Match Line Sta. 66+53 (See Sheet 49) / Sta. 72+13 (See Below)

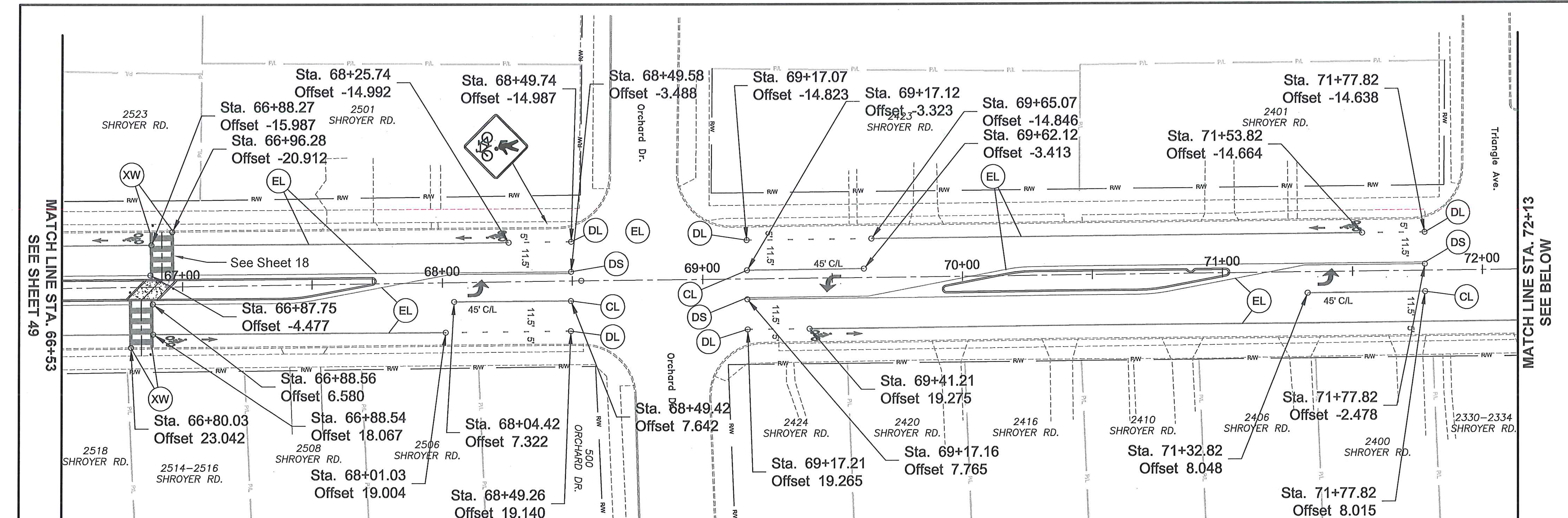

Engineering plan view for Shroyer Road pavement markings from Station 66+53 to Station 72+13 showing lane offsets, crosswalks, bike lanes, and station callouts.
Searchable station and offset callouts

Selected callouts transcribed from this plan crop; use the image viewer for the complete drawing.

  • Sta. 66+88.27 — Offset -15.987
  • Sta. 66+96.28 — Offset -20.912
  • Sta. 66+87.75 — Offset -4.477
  • Sta. 66+80.03 — Offset 23.042
  • Sta. 66+88.56 — Offset 6.580
  • Sta. 66+88.54 — Offset 18.067
  • Sta. 68+01.03 — Offset 19.004
  • Sta. 68+04.42 — Offset 7.322
  • Sta. 68+25.74 — Offset -14.292
  • Sta. 68+49.74 — Offset -14.987
  • Sta. 68+49.58 — Offset -3.488
  • Sta. 68+49.42 — Offset 7.642
  • Sta. 69+17.07 — Offset -14.823
  • Sta. 69+17.12 — Offset -3.323
  • Sta. 69+17.21 — Offset 19.265
  • Sta. 69+17.16 — Offset 7.765
  • Sta. 69+41.21 — Offset 19.275
  • Sta. 69+62.12 — Offset -3.413
  • Sta. 69+65.07 — Offset -14.846
  • Sta. 71+32.82 — Offset 8.048
  • Sta. 71+53.82 — Offset -14.664
  • Sta. 71+77.82 — Offset -14.638
  • Sta. 71+77.82 — Offset -2.478
  • Sta. 71+77.82 — Offset 8.015

Plan Segment 2: Sta. 72+13 to Sta. 77+73

Match Line Sta. 72+13 (See Above) / Sta. 77+73 (See Sheet 51)

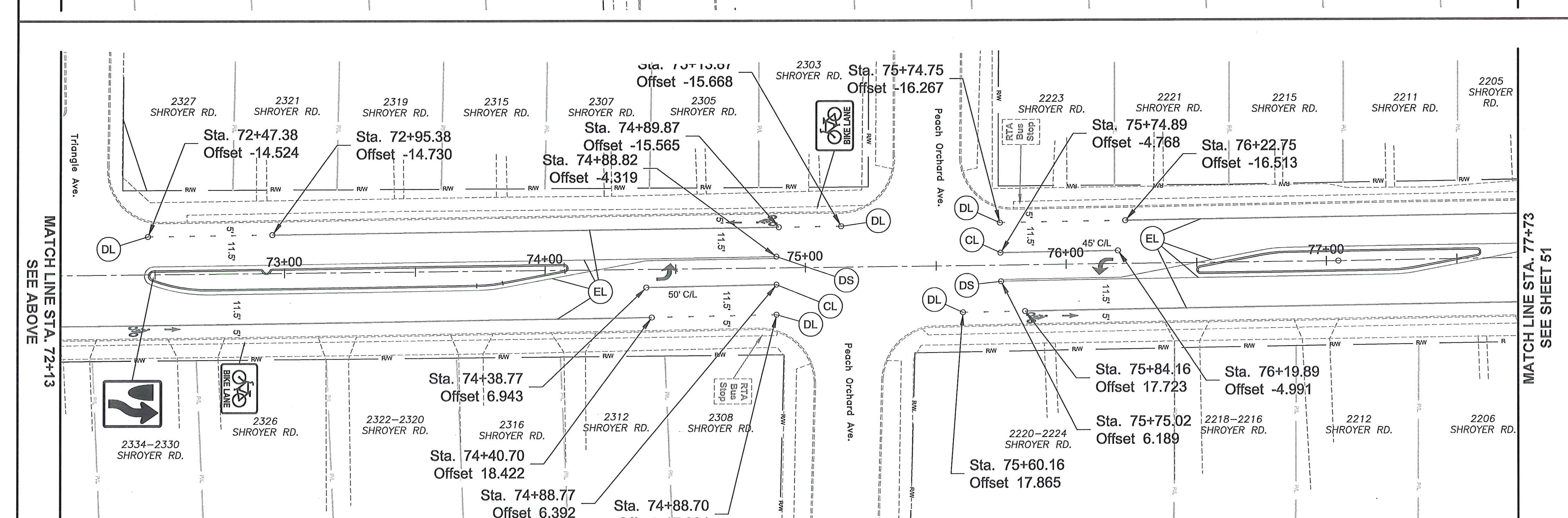

Engineering plan view for Shroyer Road pavement markings from Station 72+13 to Station 77+73 showing bus stops, turn lane transitions, bike lane symbols, and station callouts.
Searchable station and offset callouts

Selected callouts transcribed from this plan crop; use the image viewer for the complete drawing.

  • Sta. 72+47.38 — Offset -14.524
  • Sta. 72+95.38 — Offset -14.730
  • Sta. 74+38.77 — Offset 6.943
  • Sta. 74+40.70 — Offset 18.422
  • Sta. 74+88.77 — Offset 6.392
  • Sta. 74+88.82 — Offset -4.319
  • Sta. 74+89.87 — Offset -15.565
  • Sta. 75+60.16 — Offset 17.865
  • Sta. 75+74.75 — Offset -16.267
  • Sta. 75+74.89 — Offset -4.768
  • Sta. 75+75.02 — Offset 6.180
  • Sta. 75+84.16 — Offset 17.723
  • Sta. 76+19.89 — Offset -4.991
  • Sta. 76+22.75 — Offset -16.513
