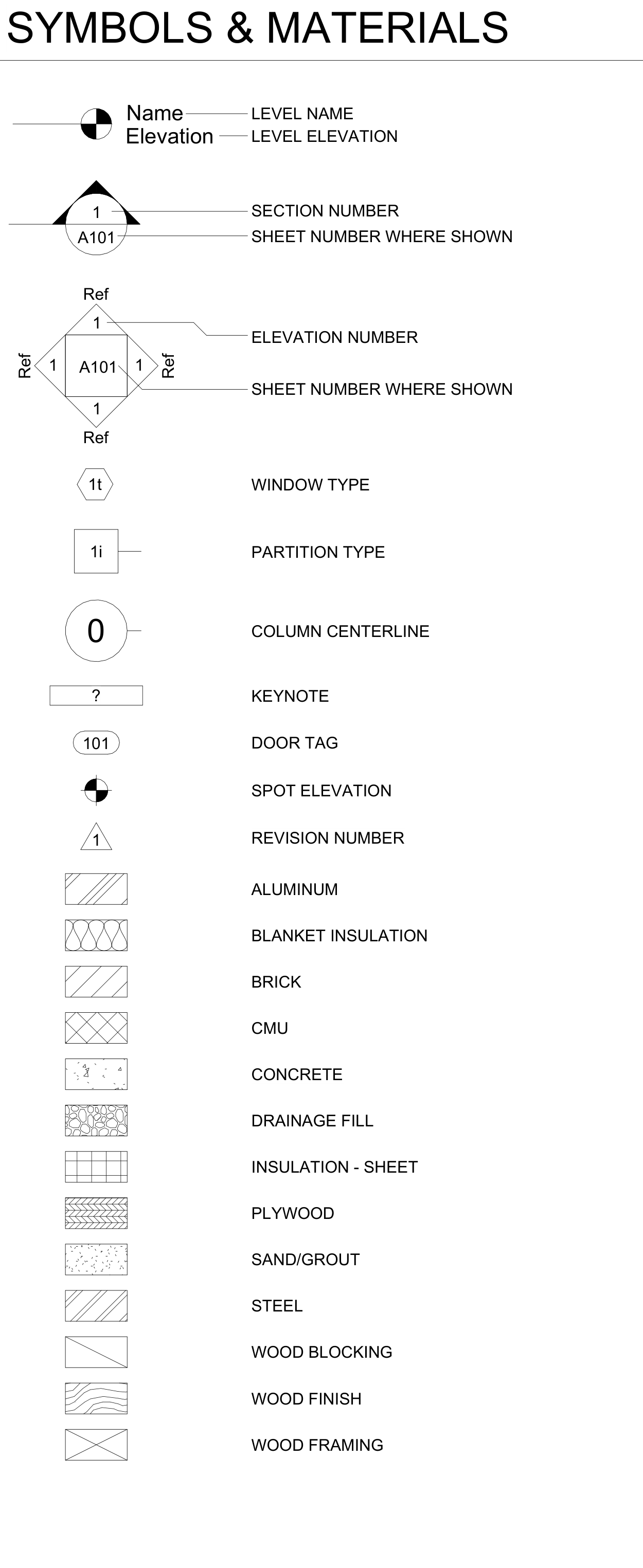

Symbols & Materials
Accessible view
The visual legend presents these symbol-to-definition relationships in order:
- Level marker: Name — LEVEL NAME; Elevation — LEVEL ELEVATION.
- Section number: 1 — SECTION NUMBER; A101 — SHEET NUMBER WHERE SHOWN.
- Elevation: 1 — ELEVATION NUMBER; A101 — SHEET NUMBER WHERE SHOWN.
- Window type: 1t.
- Partition type: 1i.
- Column centerline: 0.
- Keynote: ?.
- Door tag: 101.
- Spot elevation.
- Revision number: 1.
- Material hatch patterns: ALUMINUM; BLANKET INSULATION; BRICK; CMU; CONCRETE; DRAINAGE FILL; INSULATION - SHEET; PLYWOOD; SAND/GROUT; STEEL; WOOD BLOCKING; WOOD FINISH; WOOD FRAMING.
Abbreviations
- ACT
- Acoustic Ceiling Tile
- AFF
- Above Finished Floor
- BD
- Board
- BN
- Bullnose
- CIP
- Cast In Place
- CJ
- Control Joint
- CLG
- Ceiling
- CFMF
- Cold-Formed Metal Framing
- CMU
- Concrete Masonry Unit(s)
- CONC
- Concrete
- CONT
- Continuous
- DIA
- Diameter
- DIM
- Dimension
- DEFS
- Direct Applied Exterior Finish System
- DN
- Down
- DR
- Door
- DS
- Downspout
- EA
- Each
- EIFS
- Exterior Insulation Finish System
- EJ
- Expansion Joint
- ELEV
- Elevation
- EPDM
- Ethylene Propylene Diene M-Class (Roofing)
- EQ
- Equal
- FD
- Floor Drain
- FEX
- Fire Extinguisher Mounted w/ Wall Bracket
- FEC
- Fire Extinguisher Cabinet
- FF
- Finished Floor
- FIXT
- Fixture
- FLR
- Floor
- FND
- Foundation
- FT
- Foot or Feet
- GA
- Gauge
- GWB
- Gypsum Wall Board
- HC
- Hollow Core
- HR
- Hour
- HT
- Height
- HVAC
- Heating, Ventilating, and Air Conditioning
- MO
- Masonry Opening
- NIC
- Not In Contract
- NTS
- Not To Scale
- OC
- On Center
- OPP HAND
- Opposite Hand
- PT
- Pressure Treated
- PVC
- Polyvinyl Chloride
- R
- Radius
- RCP
- Reflected Ceiling Plan
- RD
- Roof Drain
- RO
- Rough Opening
- SIM
- Similar
- SD
- Smoke Detector
- SPEC
- Specified or Specification
- SPK
- Sprinkler or Speaker
- STC
- Sound Transmission Coefficient
- T&G
- Tongue and Groove
- TELE
- Telephone
- TLT
- Toilet
- TME
- To Match Existing
- TOC
- Top of Concrete
- TOS
- Top of Steel
- TPD
- Toilet Paper Dispenser
- T/D
- Telephone / Data
- TYP
- Typical
- VIF
- Verify in Field
- VP
- Vision Panel

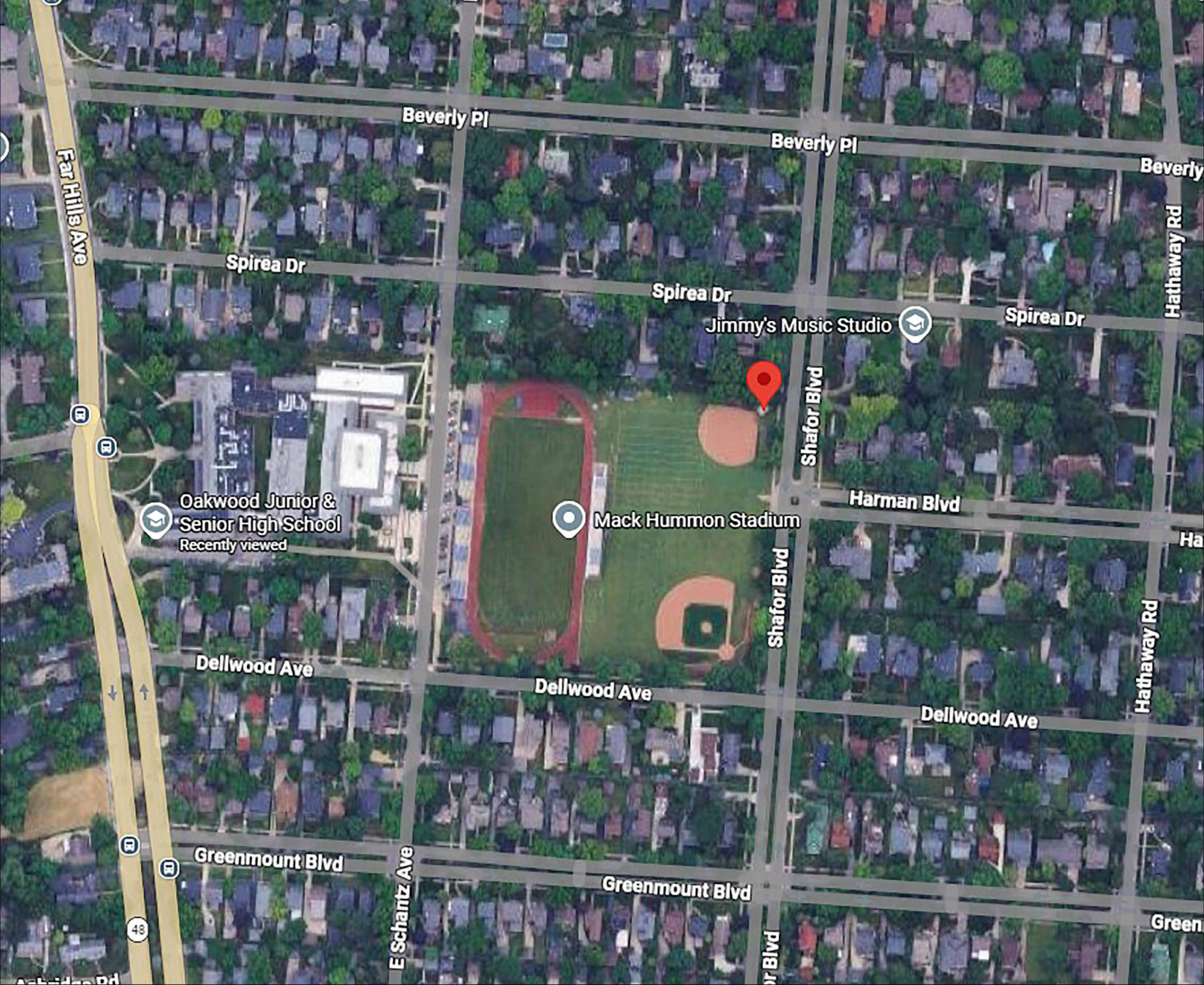

Project Location & Vicinity
SOFTBALL FIELD RENOVATION
OAKWOOD CITY SCHOOLS
1298 E SCHANTZ AVE, OAKWOOD, OH 45419
PRODIGY BUILDING SOLUTIONS
ONE SOURCE FOR ALL OF YOUR BUILDING NEEDS
9652 Inter Ocean Dr.
West Chester Township, OH 45246
100 East Campus View Blvd.
Suite 250
Columbus, OH 43235
| SHEET INDEX | ||
|---|---|---|
| SHEET NUMBER | SHEET NAME | ISSUE DATE |
| T100 | TITLE SHEET | 05/06/2026 |
| A101 | FIELD LAYOUT & DETAILS | 05/06/2026 |
PROJECT INFORMATION
PROJECT SCOPE
UPGRADES TO OAKWOOD HIGH SCHOOL SOFTBALL FIELD INCLUDING 30'-0" NETTING TO PROTECT EXISTING RESIDENCES FROM FOUL BALLS, MOVING OF FIELD WEST TO ALIGN FOUL LINE WITH BASEBALL, NEW 6'-0" TALL FOUL LINE FENCING, AND MINOR GRADING ADJUSTMENTS TO ELIMINATE PONDING ISSUES ON THE INFIELD.
